Встановлення системи допомоги при паркуванні — це ефективний спосіб мінімізувати ризики пошкодження автомобіля в умовах обмеженого простору. Правильна інтеграція парктроніка та камери заднього виду в єдину мережу забезпечує водію повний візуальний та звуковий контроль над ситуацією позаду транспортного засобу.
Необхідне обладнання та інструменти
Для якісного монтажу у 2026 році майстру знадобляться наступні компоненти:
- Комплект парктроніка (блок керування, датчики, фреза);
- Камера заднього виду з відеокабелем (RCA);
- Мультиметр для перевірки полярності;
- Набір пластикових хомутів та ізоляційна стрічка;
- Запобіжник для захисту ланцюга живлення.

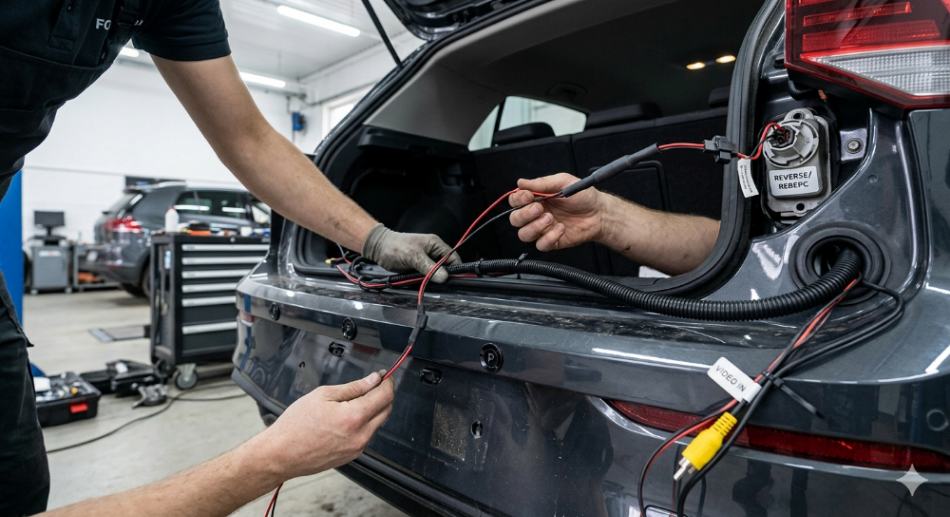

Етапи монтажу та підключення живлення
Живлення всієї системи здійснюється від бортової мережі автомобіля. Найбільш логічним рішенням є використання лінії ламп заднього ходу.
Схема живлення
Основний алгоритм підключення виглядає наступним чином:
- Позитивний контакт (червоний дріт): приєднується до плюсового проводу лампи заднього ходу. Це гарантує активацію системи лише під час руху назад.
- Маса (чорний дріт): фіксується на кузові автомобіля (металева поверхня) для стабільного контакту.
- Захист: обов’язково встановіть запобіжник у розрив плюсового дроту, щоб запобігти виходу з ладу штатної електроніки у разі короткого замикання.
Встановлення камери заднього виду
Камера є ключовою сутністю системи візуального моніторингу. Найкращим місцем для її розміщення є зона біля підсвітки номерного знака або ручка багажника.
- Монтаж відеокабелю: жовтий роз’єм RCA прокладається через салон під обшивкою або порогом до головного пристрою (магнітоли).
- Дріт активації: на відеокабелі зазвичай є додатковий червоний дріт. Його необхідно підключити до входу “Reverse” або “Back” на магнітолі, щоб екран автоматично перемикався на відео при ввімкненні задньої передачі.
- Програмне налаштування: після фізичного підключення активуйте функцію “Reverse Camera” в меню налаштувань вашої мультимедійної системи.
Монтаж парктроніка
Парктронік працює за принципом ультразвукової ехолокації. Для його коректної роботи критично важливо правильно розмістити датчики.
- Розмітка бампера: за допомогою рулетки позначте 4 точки на рівній відстані одна від одної (зазвичай на висоті 50–60 см від землі).
- Врізка: використовуйте фрезу, що йде в комплекті, для створення отворів.
- Блок керування: розмістіть блок у сухому місці багажного відділення.
- Порядок підключення: датчики мають підключатися до відповідних портів на блоці (A, B, C, D) згідно з їхнім розташуванням на бампері. Порушення черговості призведе до некоректного відображення дистанції на моніторі.
Прокладка проводки та безпека
Щоб уникнути перетирання дротів та впливу вологи, дотримуйтесь експертних рекомендацій:
- Використовуйте штатні гумові гофри та заглушки для переходу проводів із багажника до кузова.
- Фіксуйте проводку пластиковими хомутами вздовж існуючих джгутів автомобіля.
- Захищайте всі з’єднання термоусадковою трубкою.
Фінальна перевірка системи
Перед збиранням обшивки салону виконайте тестування:
- Увімкніть запалювання (двигун можна не заводити).
- Перемкніть важіль передач у положення “R”.
- Переконайтеся, що монітор миттєво відображає відео, а парктронік подає звуковий сигнал або показує відстань.
- Перевірте чутливість кожного датчика окремо, проходячи позаду авто.
Правильне встановлення цих компонентів підвищує безпеку водіння на 40% та допомагає уникнути дорогих кузовних робіт. Якщо ви не маєте досвіду роботи з мультиметром, рекомендуємо звернутися до профільного сервісного центру для гарантії цілісності штатної проводки.
